利達LD128E(T)-C 火災顯示盤（兩線制）接線安裝技術

介紹：

LD128E(T)-C 我公司最新研發的兩線制火災顯示盤，用來配合我公司生產的全系列火災報警控制器進行火警監測，采用大屏幕液晶，顯示內容更全面，配和發光二極管，狀態顯示更直觀，采用無極性?xún)煽偩€低功耗設計，現場布線更方便。滿足 GB 17429-2011《火災顯示盤》、CNCA-C18-01《強制性產品認證實施規則》、CCCF-CCC-03《強制性產品認證實施細則》，取得消防產品 3C 認證。

功能：

★ 二總線，無極性，無需外接 DC24V 電源。

★ 采用電子編碼，占一個地址點(0～255)。

★ 160×160 液晶屏顯示，具有中英文切換顯示功能，每條記錄可顯示 16 個漢字中文描述信息，和 8 個漢字設備類型。

★ 顯示范圍及內容由顯示盤自身設定，每臺火災顯示盤均可設置六個顯示范圍，在每個顯示范圍內探測器的地址可以是單獨的一個地址或是連續的地址。

★ 每臺火災顯示盤最多可以顯示 512 個火警及 512 個故障信息，可以跨主機跨回路顯示。若火警信息、故障信息大于 512 個，后面的信息將不再接收。

★ 可以設為通顯模式，顯示所有火警及故障。

★ 具備 USB 接口，可以通過 U 盤進行數據導入。

★ 全網絡所有火災顯示盤使用同一數據，可顯示全網絡火警信息。

★ 可配接我公司在售的全系列火災報警控制器。

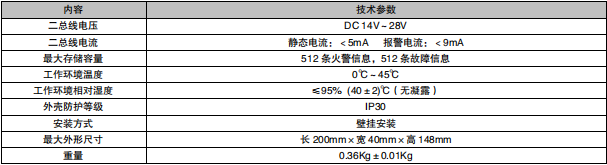

主要技術指標：

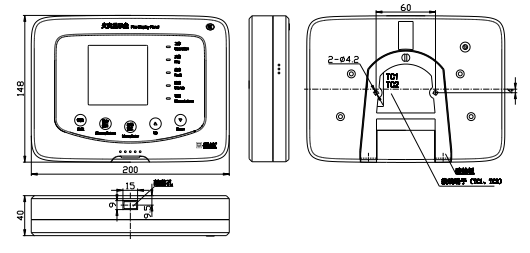

外形結構示意圖：

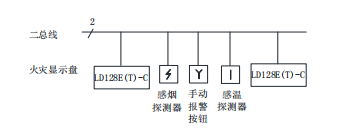

接線示意圖：
